1960-luvun koulutalo – rakenteet ja niiden peruskorjaustarve
Jommi Suonketo ja Petri Annila
Koulujen rakenteiden kehityksestä 1960-luvulla on valittu esimerkkejä, jotka mahdollisimman hyvin edustavat aikakautensa tyypillisiä rakenneratkaisuja. Käytettyjen rakenneratkaisujen valinta oli monen muuttujan summa. Siihen vaikuttavia tekijöitä olivat muun muassa suunnittelijoiden ja rakentajien edistyksellisyys, työvoiman saatavuus ja hinta sekä työkone- ja nostokaluston saatavuus. Elementtirakentamisen työtavat yleistyivät 1960-luvulla, mutta hieman eri aikoina eri puolilla maata. Tässä kirjoituksessa rakentamisen muutosta on käsitelty erityisesti koulurakennusten kuntotutkimusten yhteydessä kertyneen tiedon pohjalta [1].
Rakenteiden kehitystä tarkastellaan tässä vuosikymmenjaottelun mukaan, vaikka rakentamisen kehityslinjat ovat todellisuudessa muuttuneet pidemmän ajan kuluessa. Koulujen tilojen ja toimintojen suunnittelua koskevat ohjeet, samoin kuin rakentamista yleisesti säätelevät määräykset, ovat olleet kunakin aikana samoja koko maassa. Silti samaan aikaan rakennetut yksittäiset koulut eroavat toisistaan monin tavoin.
Tyypillisimmät koulutalojen rakenteet 1960-luvulla
Kantavat rakenteet ja runkoratkaisu
1960-luvulla tyypillisessä koulurakennuksessa oli paikalla valettu betonipilari-palkkirunko. Kantavan rakenteen eriyttäminen ulkoseinästä mahdollisti erilaisten rakenneratkaisujen ja esimerkiksi suurempien ikkuna-aukkojen käyttämisen. Ulkoseiniä voitiin myös valmistaa kevytrakenteisista puuelementeistä [2].
Alapohjat ja maanvastaiset rakenteet (AP)

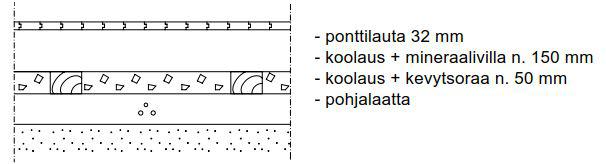

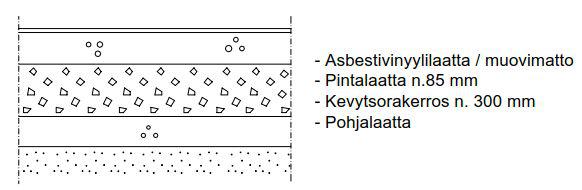

1960-luvun alkupuolella maanvaraista lattiaa käytettiin lähinnä kellarikerroksissa ja kantavia alapohjarakenteita tehtiin puumuottien varaan valamalla. Vuosikymmenen lopulla tiivistysmenetelmien paraneminen ja solumuovieristeiden yleistyminen lisäsivät maanvaraisten rakenteiden tekemistä. Betonilaatan päällä saatettiin käyttää puukoolattuja lattiarakenteita.

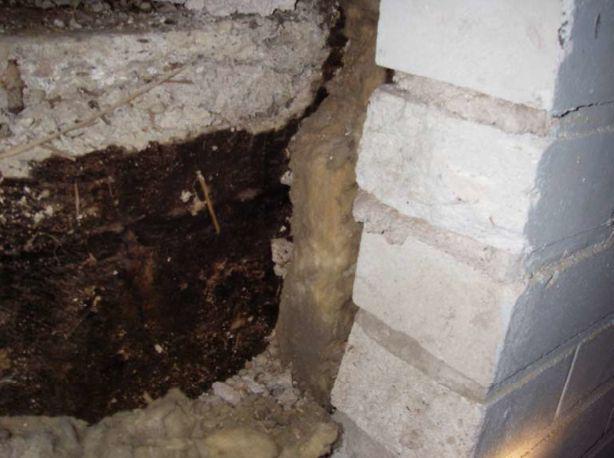

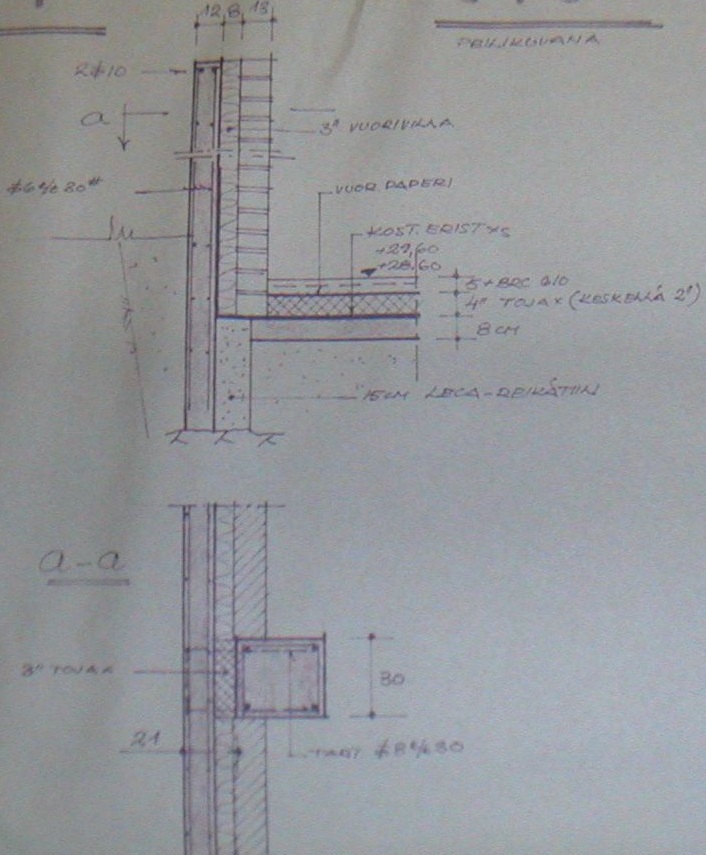

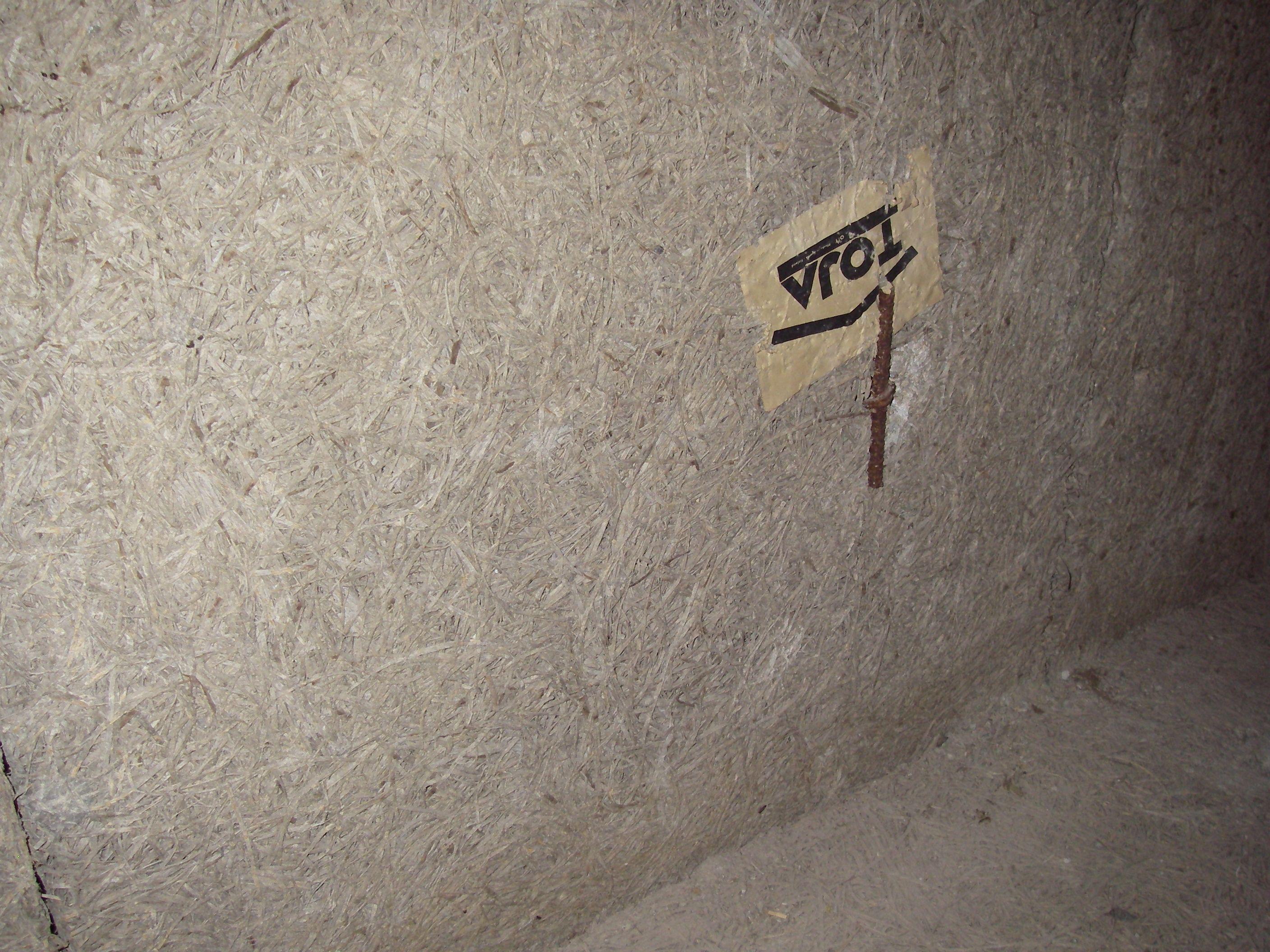

Maanvastaiset seinärakenteet toteutettiin pääosin edelleen 1950-luvun tapaan sisäpuolisella kosteuseristyksellä ja tiiliverhouksella. Seinien ja maanalaisten putkitunnelien lämmöneristeenä käytettiin vuosikymmenen alkupuolella tyypillisesti lastuvillalevyjä, jotka toimivat samalla valumuotin osana.
Välipohjat (VP)
Välipohjarakenteina käytettiin pääsääntöisesti massiivisia paikallavalettuja betoniholveja tai isompien jännevälien tapauksessa ylälaattapalkistoja. Tämän kantavan rakenteen päällä käytettiin ääneneristävyyden takaamiseksi ohuen mineraalivilla- tai lastuvillaeristeen päälle valettuja pintalaattoja.
Ulkoseinät (US)

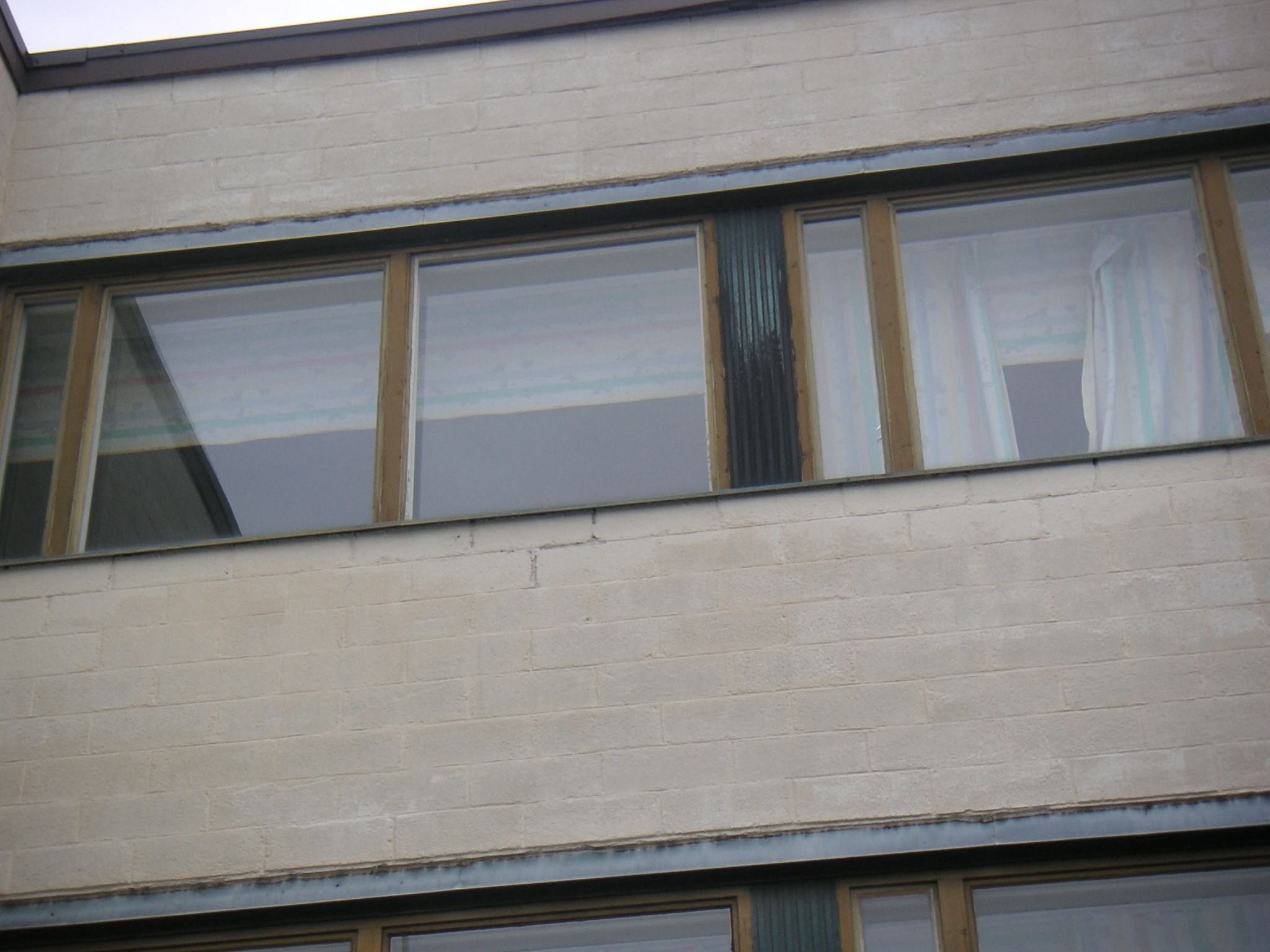

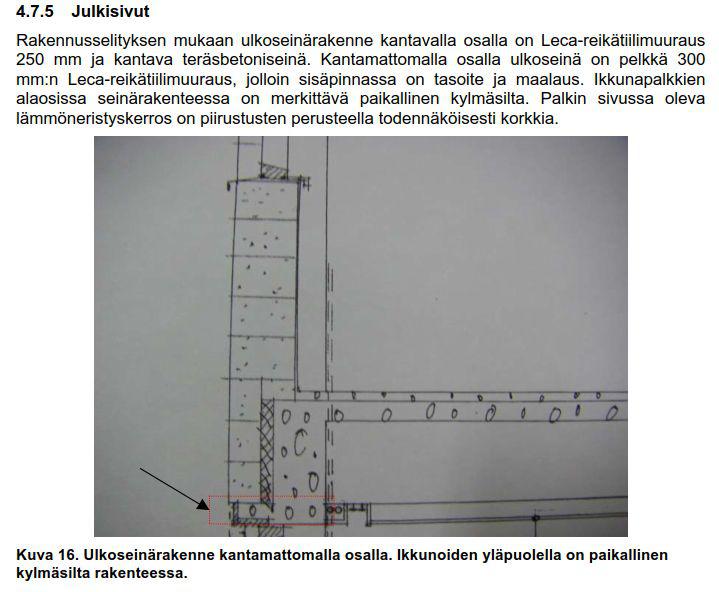

1960-luvulla ulkoseinissä käytettiin paljon erityyppisiä rakenteita ja materiaaleja. Harkkorakenteet, betoni- ja puurungot ja erilliset tiili-, puu- ja levyverhoukset sekä aiempaa paksummat mineraalivillaeristeet yleistyivät. Rakennuksen eri osissa käytettiin myös usein erilaisia ulkoseinärakenteita. Esimerkiksi päädyissä yleisin oli ns. tiili-villa-tiili-rakenne, jossa lämmöneristeenä toimiva mineraalivilla on muurattu kahden tiilikerroksen väliin ilman tuuletusrakoa. Ei-kantavilla ikkunaseinillä käytettiin usein sisäpuolista puurunkoa ja ulkopuolista tiiliverhousta.

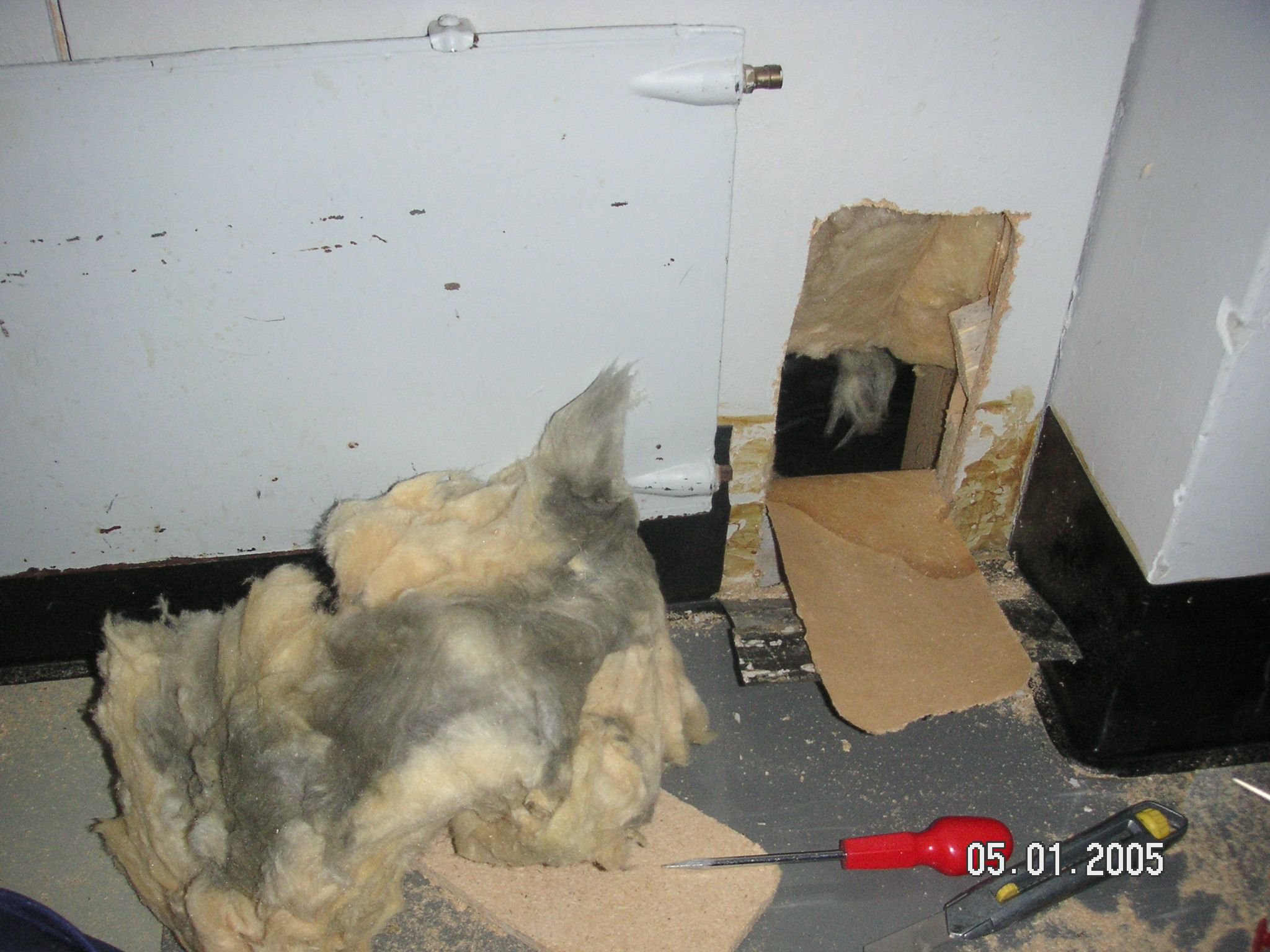

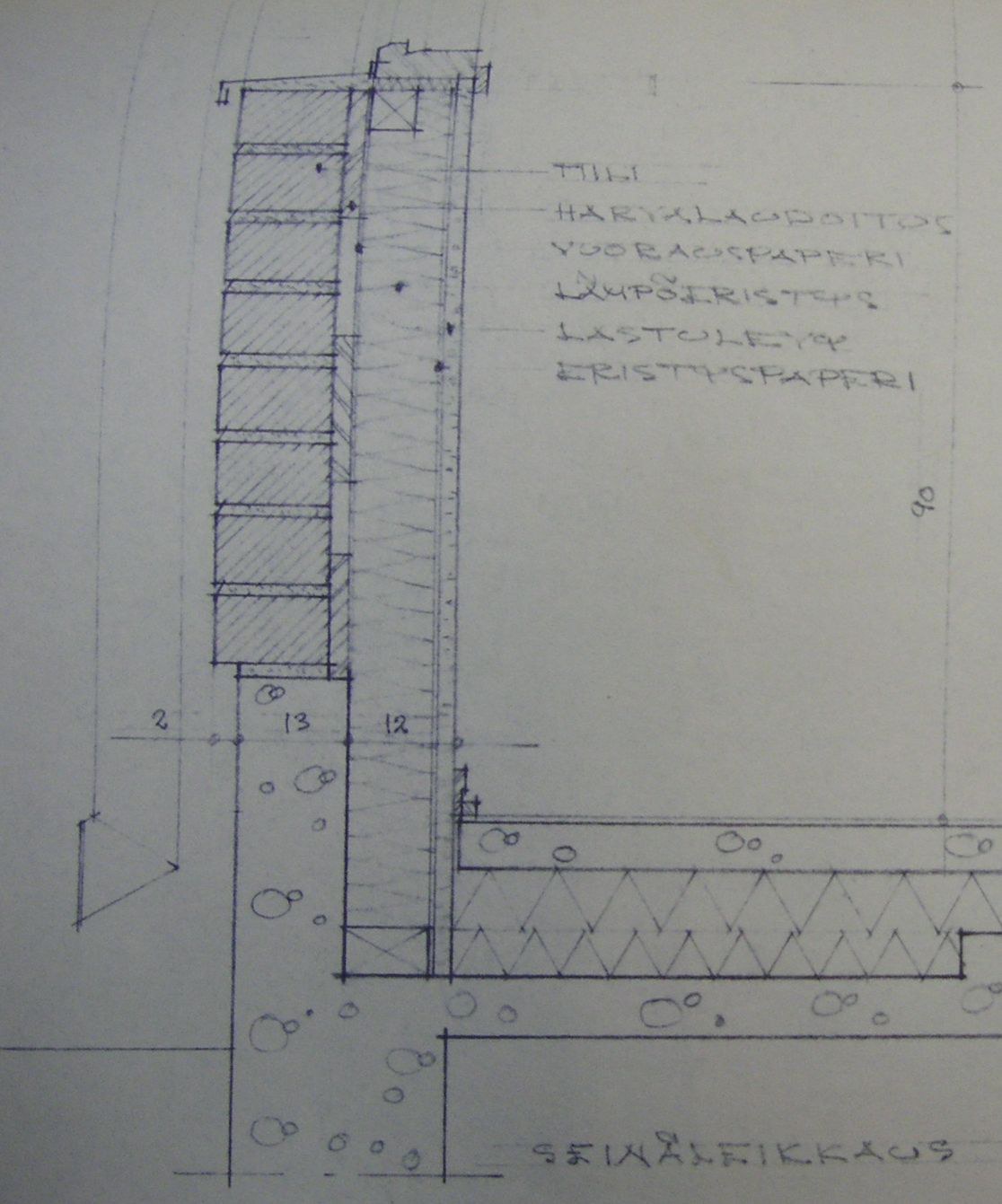

Ulkoseinien alaosiin muodostui usein ns. valesokkelirakenne, jossa puurakenteet ovat ulkopuolisia betonirakenteita alempana. Nämä rakenteet ovat alttiina sekä ulkopuoliselle että sisäpuoliselle kosteusrasitukselle, ja niiden kuivuminen on hidasta, minkä takia niitä nykytiedon mukaan pidetään riskirakenteena.
Yläpohja ja vesikatto (YP)

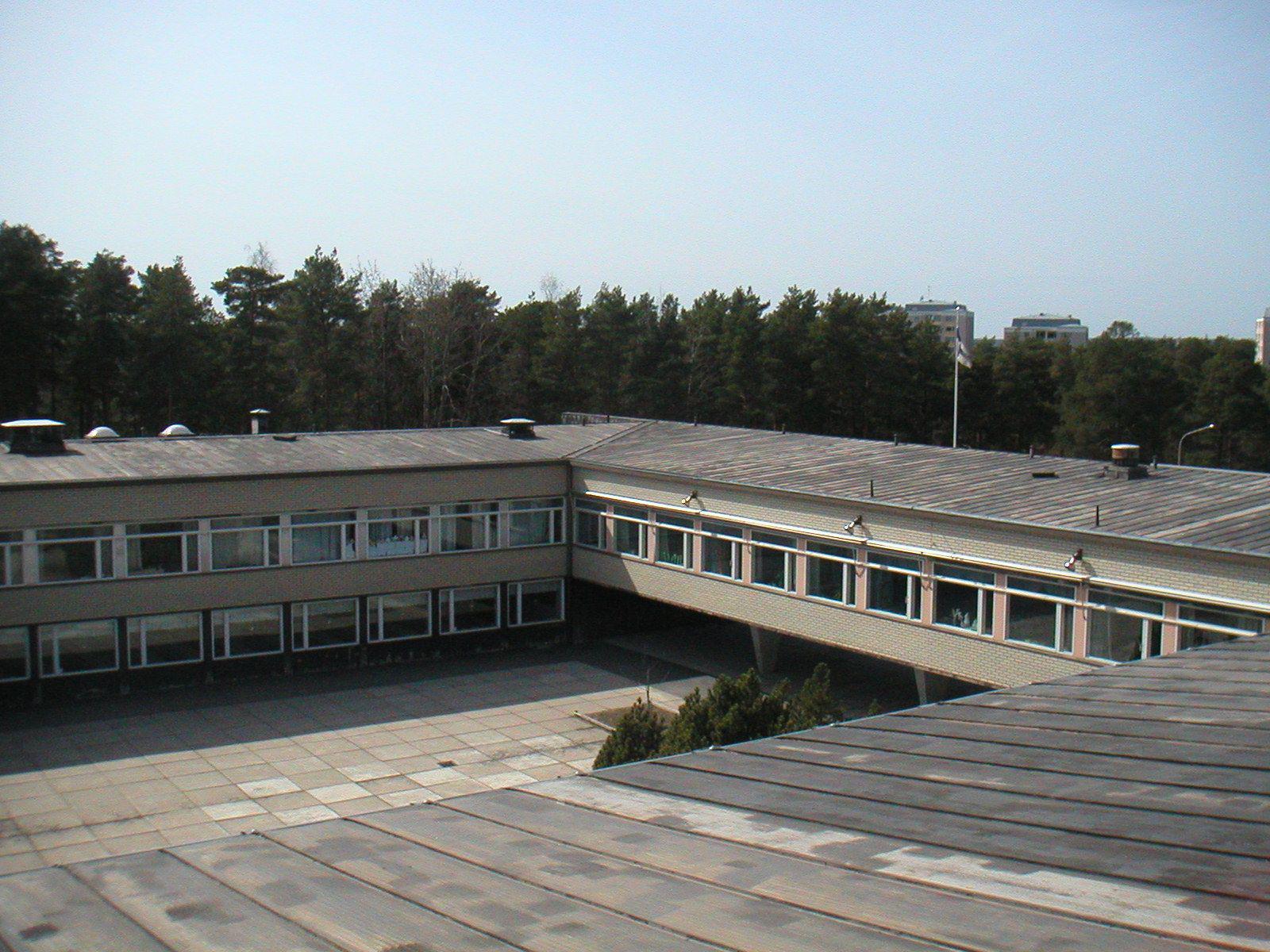

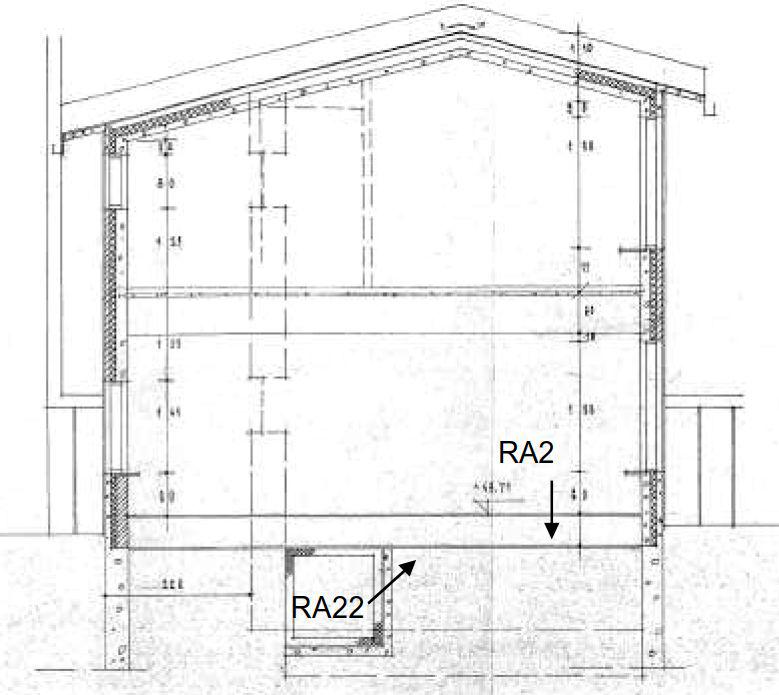

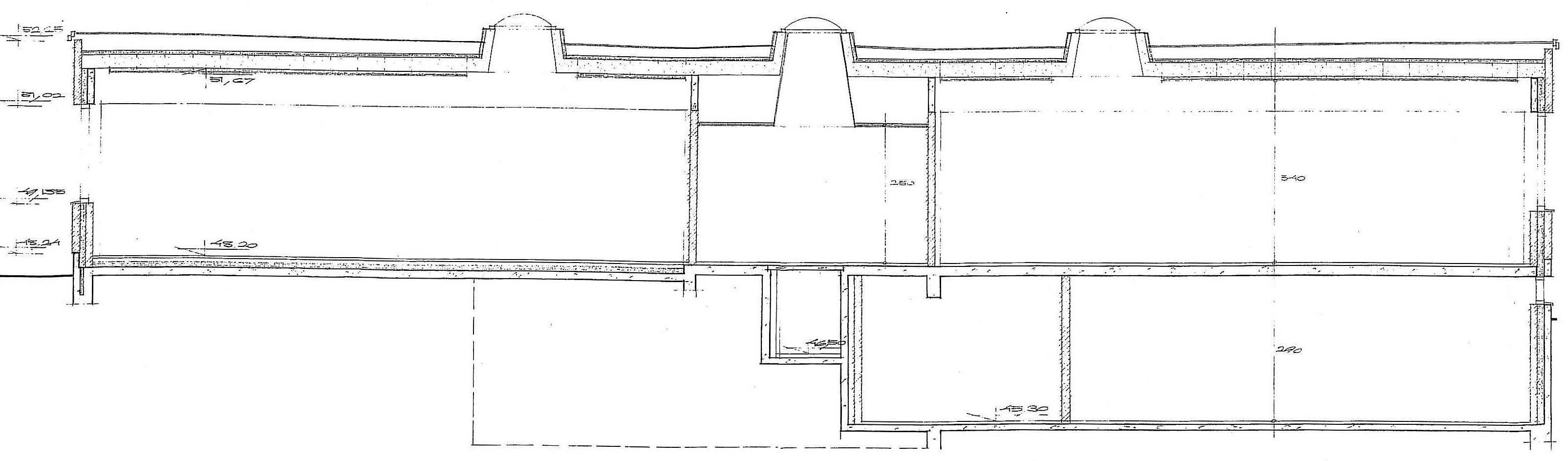

Vesikatot olivat 1960-luvun alussa tyypillisesti harjakattoja. Toisin kuin 1950-luvun rakentamisessa 1960-luvun harjakatot olivat loivempia ja yläpohjissa käytettiin usein vesikaton suuntaisia rakenteita ja lämmöneristeitä, jolloin rakenteeseen ei jäänyt lainkaan tuuletusväliä.

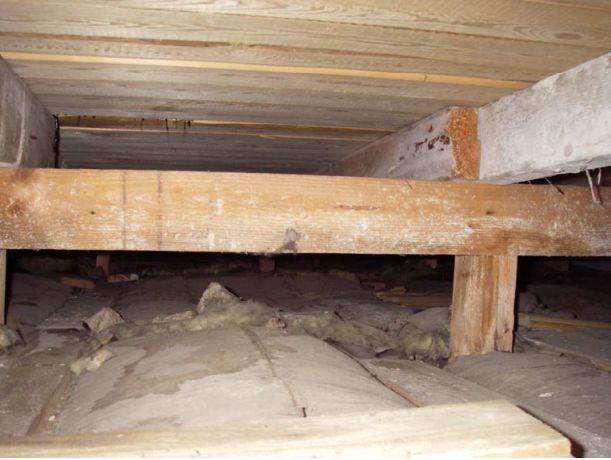

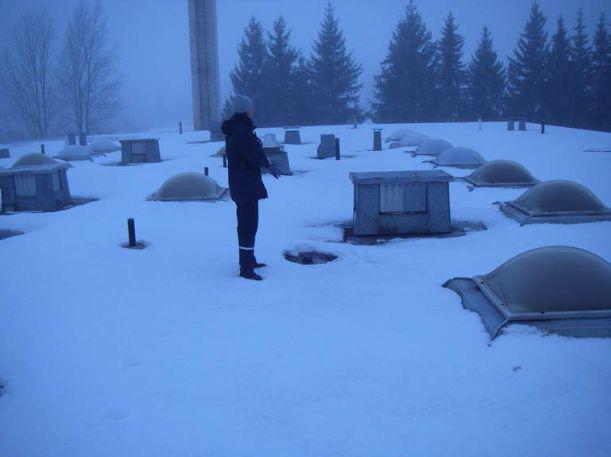

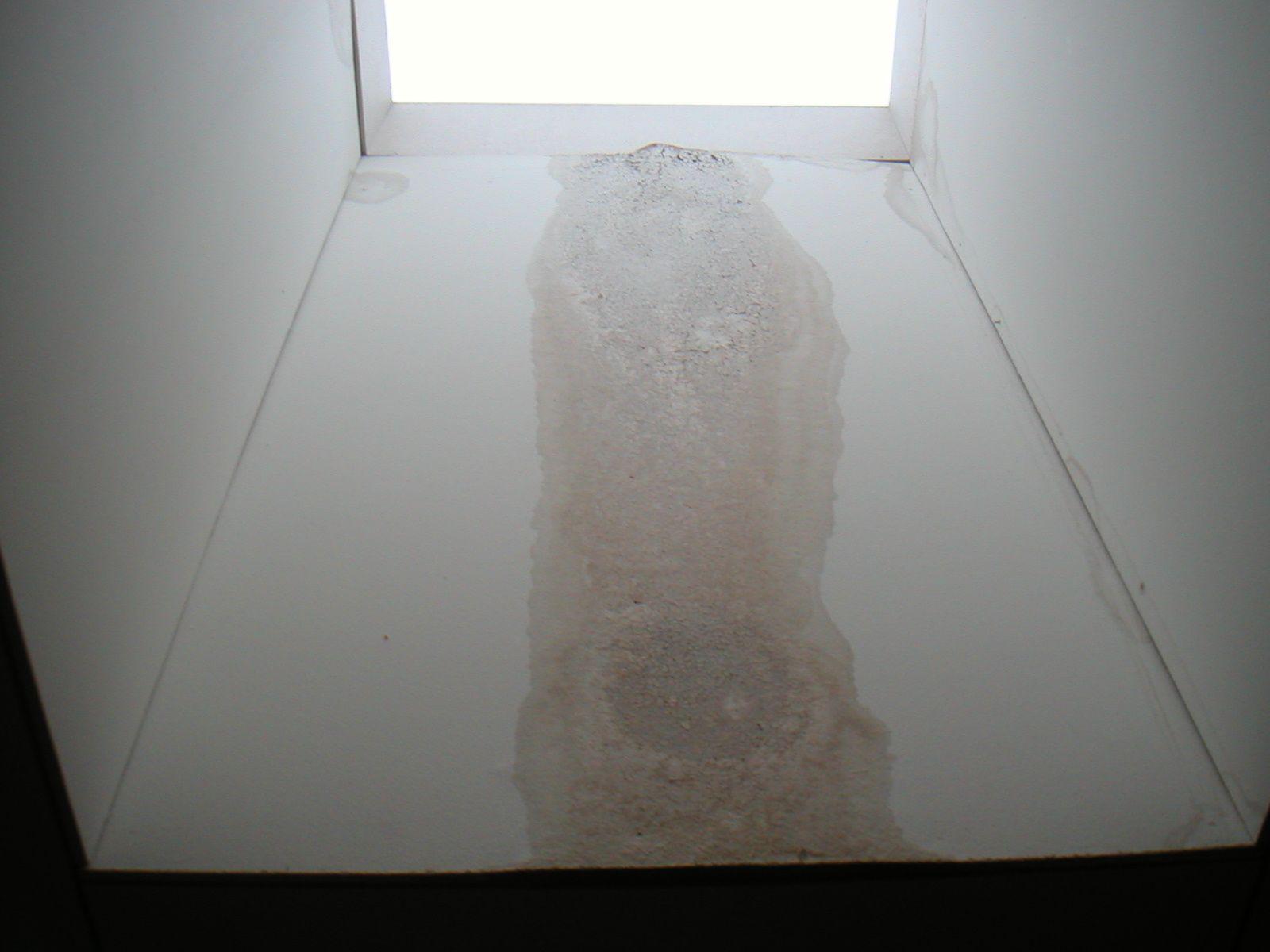

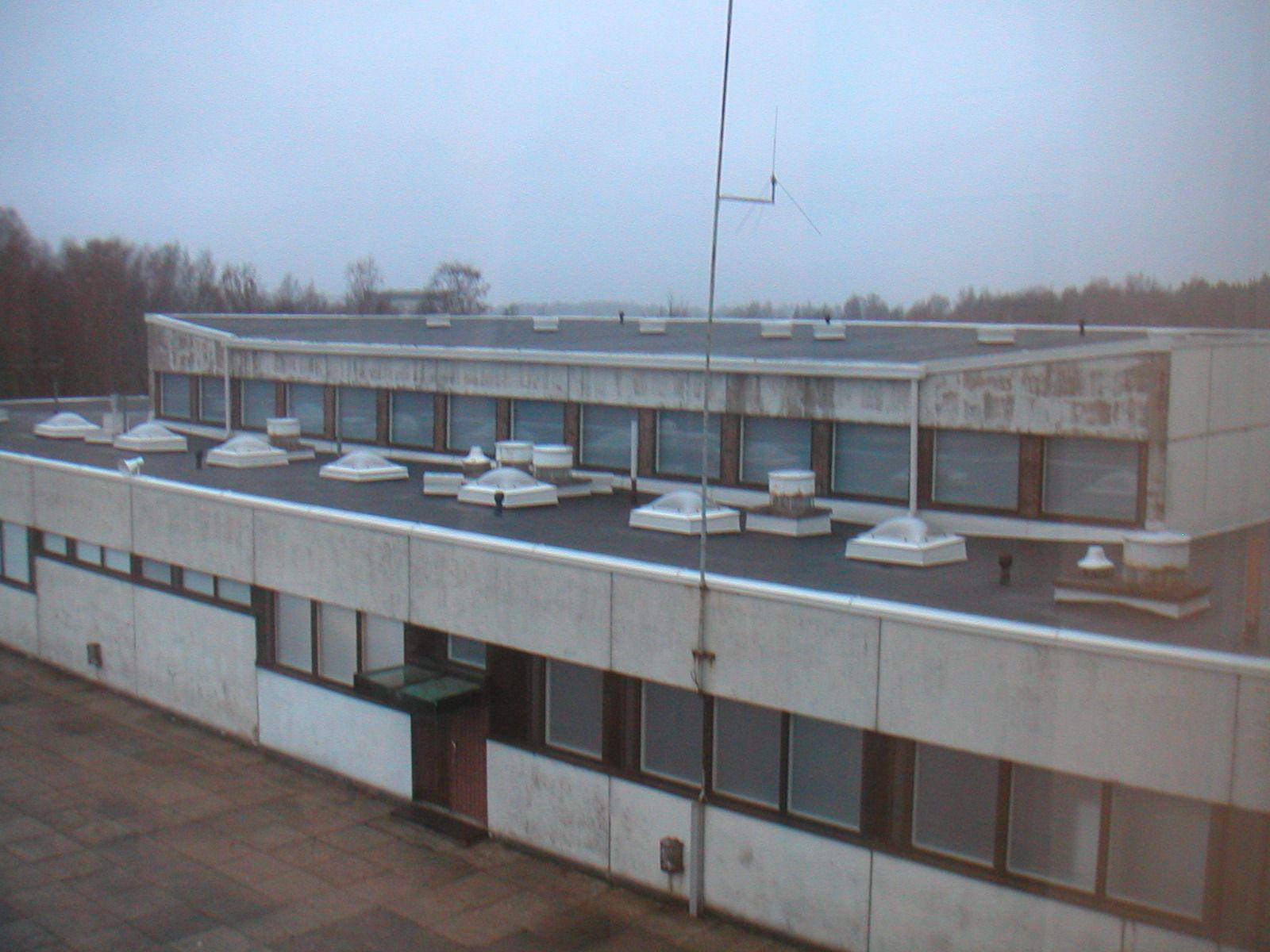

Aiempien korkeiden ullakkotilojen sijaan vesikattojen alle jäi vain matalia tuuletusvälejä, minkä takia vesikaton läpivientikohtia ei ollut mahdollista koota yhteen. Loivissa katoissa käytettiin myös kattoikkunoita.
1960-luvun koulujen rakenteiden peruskorjaus
Suomen koulurakennuskantaan kohdistuu 2000-luvulla laaja peruskorjaustarve muun kunnallisen rakennuskannan tavoin. Rakennusten keski-iän kasvaessa tarve peruskorjata jatkuu myös tulevaisuudessa.[3] Peruskorjauksen ajankohta ei kuitenkaan yksistään määrity kiinteistön iän perusteella, sillä rakennuksen säännöllisellä koko elinkaaren ajan jatkuneella huollolla ja ylläpidolla on voitu vaikuttaa peruskorjaustarpeeseen. Toisaalta korjausten lykkäämisen on nähty nostavan korjausten kustannuksia ja ennakoiva korjaaminen vaurioitumisen jälkeisen korjaamisen sijaan onkin osoitettu taloudellisesti kannattavammaksi.[4]
Kosteus- ja mikrobivaurioiden, kansankielellä homevaurioiden, esiintymisen rakennuskannassa voidaan nähdä yhdeksi merkittävimmistä peruskorjauksia käynnistävistä tekijöistä.[5] Vaurioitten taustalla ovat rakennuskannassa esiintyvät eri vuosikymmenille tyypilliset riskirakenteet [6] ja rakennusten toistuva altistaminen riskeille, jotka syntyvät puutteellisesta vedenohjauksesta rakennuksen ulkopuolella tai huollon, ylläpidon ja korjaamisen laiminlyönneistä.
Riskirakenteille on tyypillistä, että niiden suunnittelussa ei ole osattu ottaa huomioon kaikkia rakenteeseen kohdistuvia kosteusrasituksia, esimerkiksi maaperästä nousevaa kosteutta. Toinen monia riskirakenteita yhdistävä piirre on se, että vaurioituminen alkaa rakenteen sisältä piilosta ja kehittyy pitkälle ennen vaurion havaitsemista. Riskirakenteista puhuttaessa on tärkeä ymmärtää, ettei riskirakenne yksistään tarkoita rakenteeseen kohdistuvaa korjaustarvetta. Yksittäisen rakennuksen ja rakenteen korjaustarpeet ja soveltuvat korjaustavat tuleekin aina määrittää tapauskohtaisten selvitysten ja kuntotutkimusten pohjalta. Kosteus- ja mikrobivaurioita korjattaessa joudutaan usein käyttämään purkavia korjausmenetelmiä, jolloin vanhoja rakenteita ei voida useinkaan säilyttää kokonaisuudessaan.
1900-luvun puolivälin jälkeisten vuosikymmenten koulurakennuksissa kosteus- ja mikrobivaurioita esiintyy usein maanvastaisissa rakenneosissa, kuten kellarien seinissä ja lattioissa sekä väliseinärakenteiden alaosissa. Näiden rakenteiden suunnittelussa ei osattu aikoinaan ottaa huomioon maaperästä rakenteeseen kohdistuvaa kosteusrasitusta, joka monessa tapauksessa on ainakin osatekijänä rakenteiden vaurioitumisessa.
Alapohjien korjaustarpeet
1960-luvulla betonin käyttö koulujen rakentamisessa lisääntyi. Betoniset välipohjat ja ryömintätilaiset betonirakenteiset alapohjarakenteet valettiin paikalla. Näissä rakenteissa betonimuottien muottilaudoitukset jätettiin usein purkamattomana rakenteisiin. Lisäksi oli tavanomaista, että välipohjien täyttömateriaaleina käytettiin orgaanisia materiaaleja, kuten sahanpurua ja muuta rakennusjätettä. Jos välipohjiin ja alapohjiin pääsee kosteutta esimerkiksi putkivuodon tai pesutilan vedeneristyksessä olevien puutteiden seurauksena, välipohjien täytemateriaaleihin ja purkamattomiin muottilautoihin voi muodostua kosteus- ja mikrobivaurioita ja niiden myötä laajoja sisäilmaongelmia.

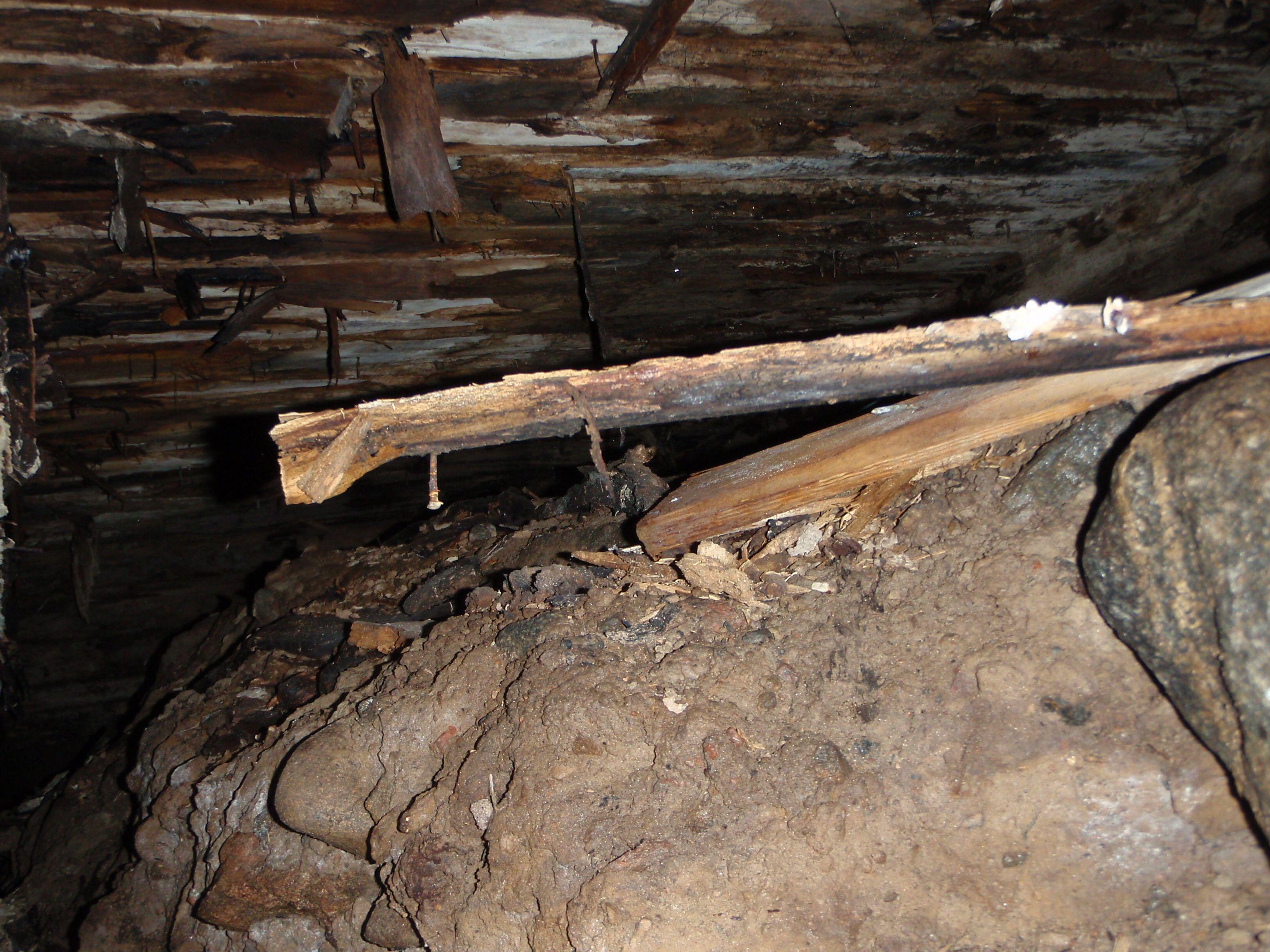

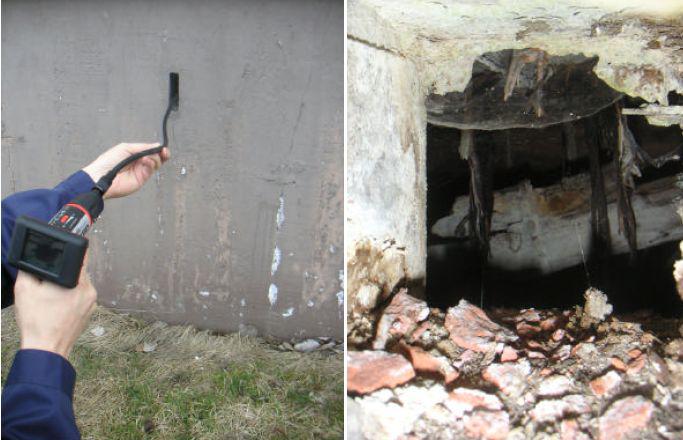

Muottilaudoitusten jättäminen purkamatta oli hyvin yleistä myös täysin tuulettumattomissa rakenteissa, kuten ryömintätilaisissa alapohjissa. Maaperän kosteus on yleensä aiheuttanut vuosikymmenien aikana puuosien lahovaurioitumisen. Myöhemmin näitä lahovaurioituneita puuosia on useassa tapauksessa jouduttu poistamaan hajuongelmien ja sisäilmahaittojen takia.

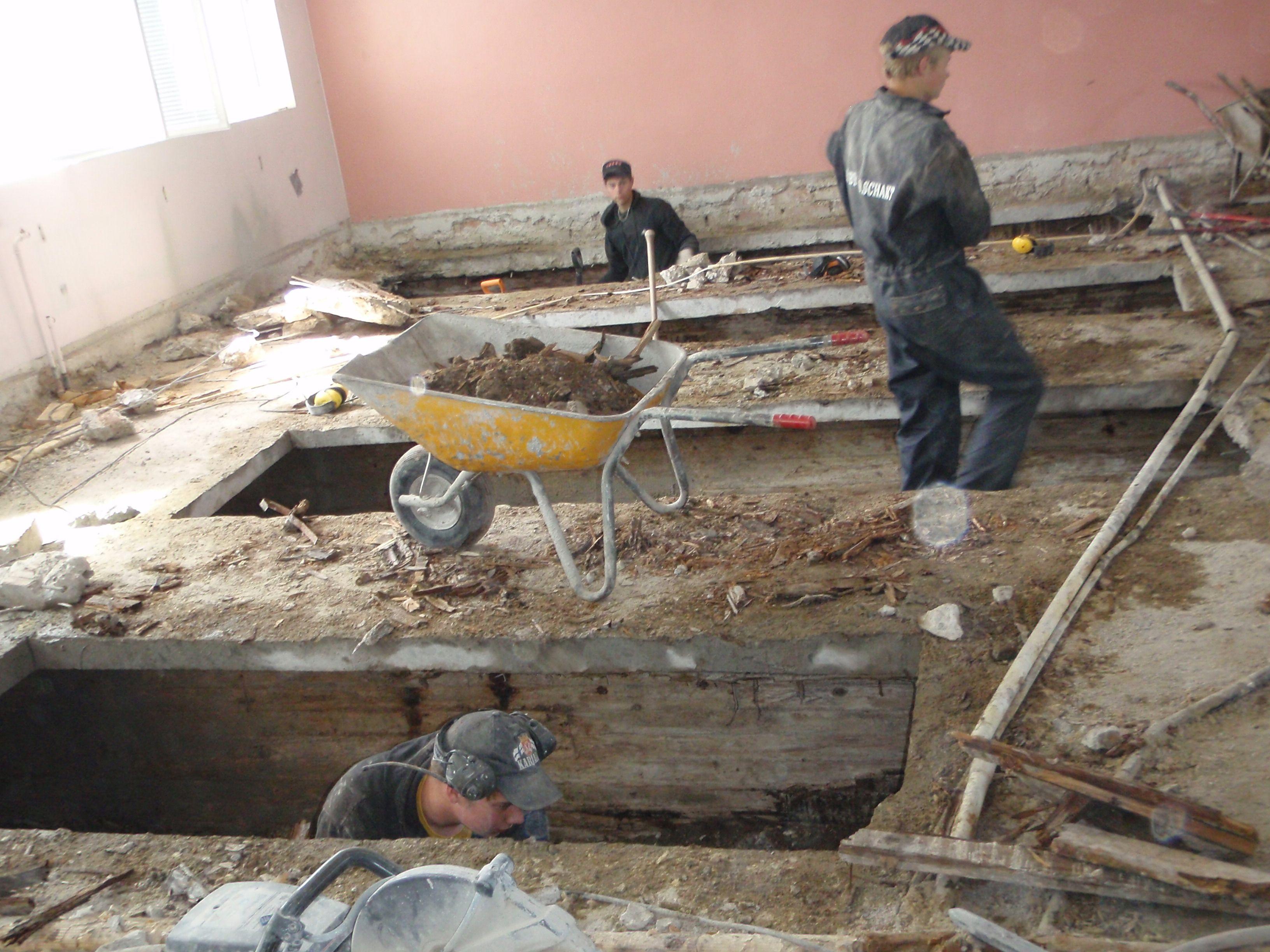

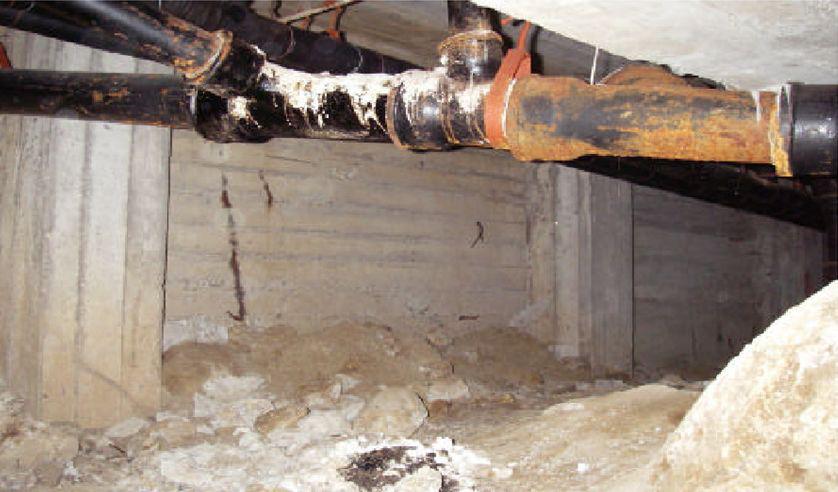

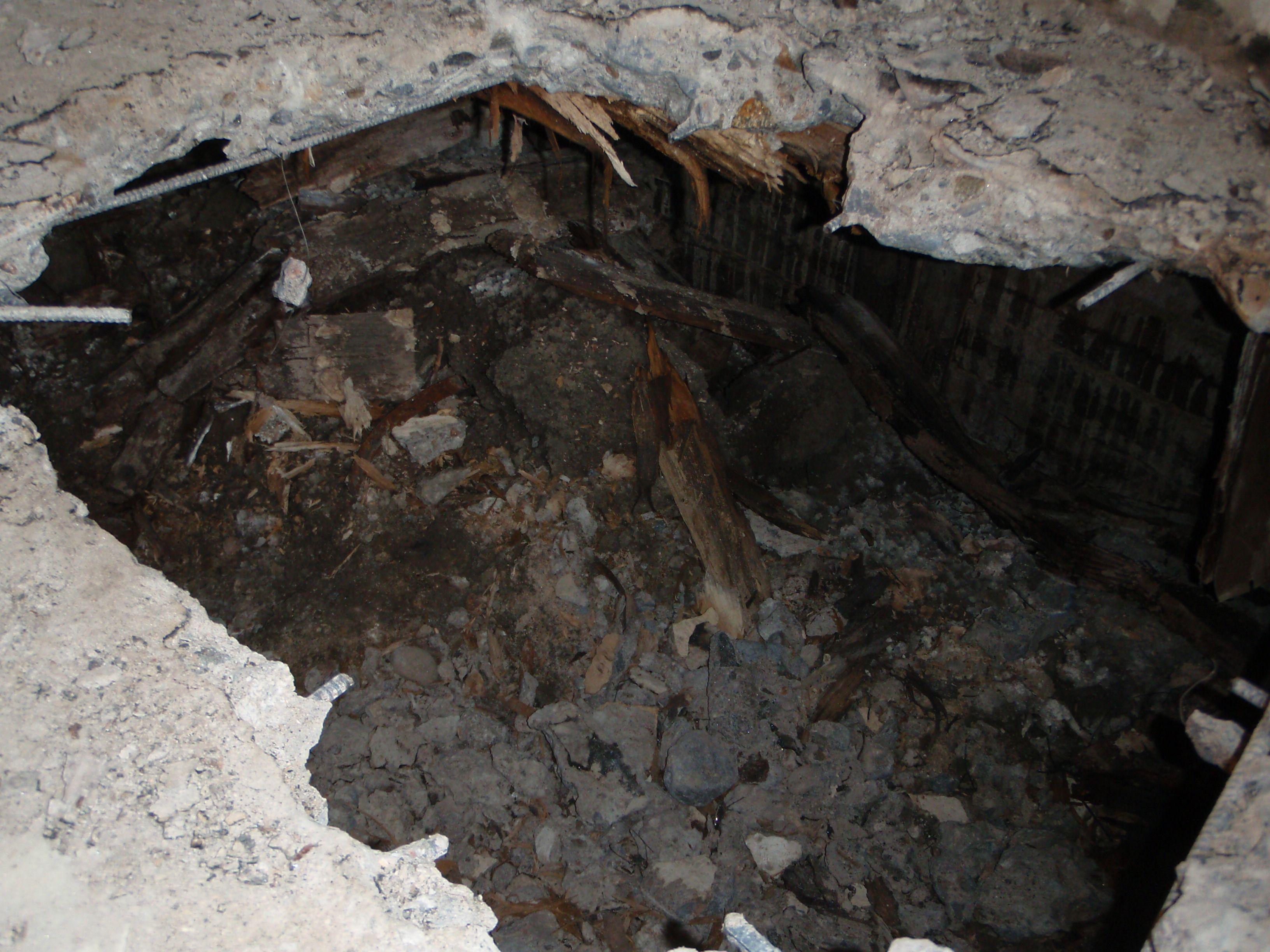

Muottilaudoitusten poistaminen sekä betonipintojen ja itse ryömintätilan maapohjan puhdistaminen on usein hankalaa ja työlästä. Jos samalla parannetaan tilojen tuuletusta ja kuivumista, niin lopputulos voi olla hyvinkin siisti. Joissain tapauksissa ryömintätilan mataluuden takia työ joudutaan tekemään yläkautta purkamalla.
Kirjoittajat
Jommi Suonketo ja Petri Annila, Tampereen teknillinen yliopisto (TTY), Rakennustekniikan laitos.
Artikkeli on julkaistu 2017.
Lähteet
Annila, Petri J., Suonketo, Jommi & Pentti, Matti 2014. Kosteus- ja mikrobivauriot koulurakennuksissa TTY:n suorittamien kosteusteknisten kuntotutkimusten perusteella. Sisäilmastoseminaari 2014. SIY Raportti 32. Toimittajat Jorma Säteri & Helka Backman. Helsinki 13.3.2014, s. 301–306.
Kero, Paavo & Pirinen, Juhani 2016. Ennakoivan korjaamisen kustannussäästöjen tarkastelu. Sisäilmastoseminaari 2016. SIY Raportti 34. Toimittajat Jorma Säteri & Mervi Ahola. Helsinki 16.3.2016, s. 303–308.
Neuvonen, Petri (toim.) 2006. Kerrostalot 1880–2000 – arkkitehtuuri, rakennustekniikka, korjaaminen. Toimittaja Petri Neuvonen. Tampere: Rakennustietosäätiö RTS, Rakennustekniikan keskus -säätiö, Museovirasto.
Reijula Kari, Ahonen Guy, Alenius Harri, Holopainen Rauno, Lappalainen Sanna, Palomäki Eero & Reiman Marjut 2012. Rakennusten kosteus- ja homeongelmat. Eduskunnan tarkastusvaliokunnan julkaisu 1/2012. 1. painos. Espoo.
Vainio Terttu, Jaakkonen Liisa, Nuuttila Harri & Nippala Eero 2006. Kuntien rakennuskanta 2005. 1. painos. Helsinki: Kuntaliitto.
Ympäristöministeriö. Kosteus- ja hometalkoot. http://www.hometalkoot.fi (haettu 3.11.2016).
Viitteet
[1] Annila et al. 2014, 301–306. Jommi Suonketo on diplomi-insinööri ja toimii projektitutkijana Tampereen teknillisessä yliopistossa. Suonkedon käytännön kokemus sadoista kuntotutkimuskohteista on artikkelin perusta.
[2] Neuvonen 2006, 142–209.
[3] Vainio et al. 2006, 38–39.
[4] Kero, Pirinen 2006, 303–308.
[5] Reijula et al. 2012, 9–16.
[6] Ympäristöministeriö. Kosteus- ja hometalkoot.
